Paano Magdisenyo ng Mahusay na Heat Trace System: Mga Pangunahing Parameter, Pagkalkula, at Mga Karaniwang Pitfalls

Ang pagdidisenyo ng isang mahusay at maaasahang heat trace system ay nagsisimula nang maayos bago mag-install ng isang metro ng cable. Kung pinoprotektahan mo ang mga pipeline mula sa pagyeyelo o pagtiyak ng matatag na temperatura ng proseso, tinutukoy ng yugto ng disenyo hindi lamang ang pagiging epektibo ng pagpapatakbo kundi pati na rin ang pangmatagalang kahusayan sa enerhiya at mga gastos sa pagpapanatili. Nakatutukso na isipin ang mga heat trace system bilang mga plug-and-play na solusyon, ngunit sa pagsasagawa, ang bawat system ay dapat na iayon sa mga partikular na kundisyon ng site at teknikal na pangangailangan. Ang maling paghusga sa isang parameter—tulad ng temperatura ng kapaligiran o kapal ng insulasyon—ay maaaring humantong sa maliit na laki ng pag-init o, mas malala pa, pagkabigo ng system.

Ang unang hakbang sa disenyo ay isang malinaw na pag-unawa sa pagkawala ng init mula sa tubo o tangke patungo sa nakapaligid na kapaligiran. Ang pagkawala ng init na ito ay dapat na tumpak na kalkulahin gamit ang mga salik tulad ng laki ng tubo, haba, uri ng pagkakabukod, mababang temperatura sa paligid, at pagkakalantad sa hangin. Batay doon, ang kinakailangang power output ng mga kable ng pag-init maaaring matukoy. Maraming mga tagagawa ang nagbibigay ng mga talahanayan ng pagkawala ng init, ngunit ang mga custom na kalkulasyon gamit ang mga thermal formula ay kadalasang kinakailangan para sa mga kritikal na aplikasyon o hindi karaniwang mga pag-install. Ang pagpili ng tamang rating ng output (hal., watts bawat metro) ay isang magandang balanse—masyadong mababa, at ang system ay hindi maganda ang performance; masyadong mataas, at nanganganib kang mag-overheat o hindi kinakailangang pag-aaksaya ng enerhiya.

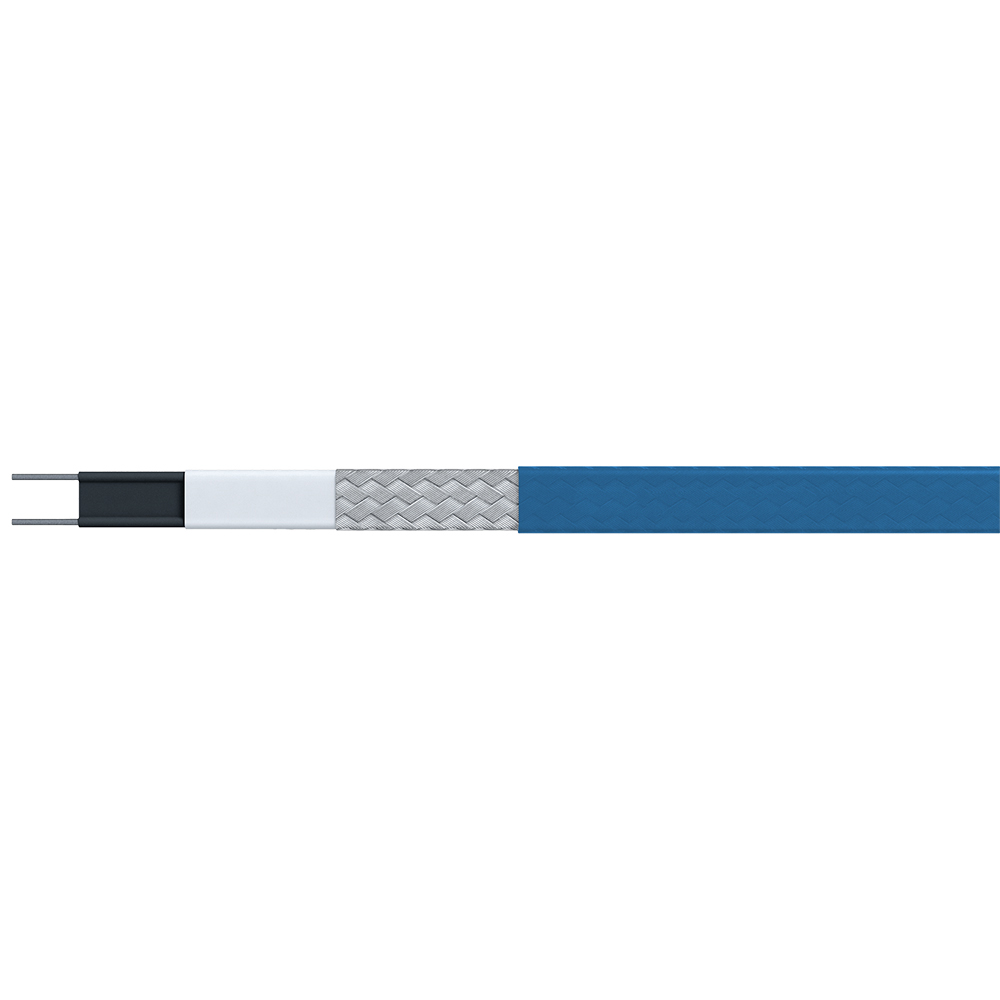

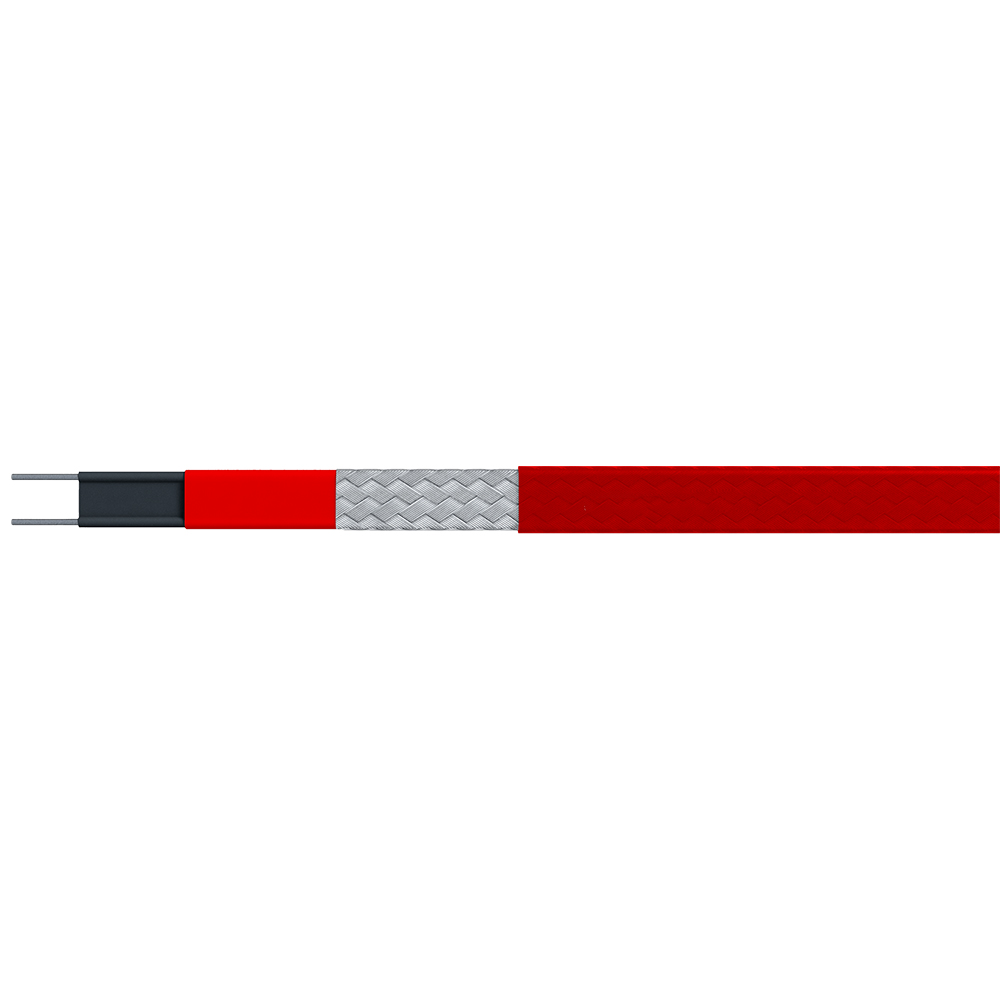

Kapag alam mo na ang pagkawala ng init, ang pagpili ng naaangkop na uri ng heating cable ang magiging susunod na priyoridad. Self-regulasyon trace heaters ay isang karaniwang pagpipilian para sa proteksyon ng freeze at pagpapanatili ng katamtamang temperatura dahil sa kanilang kakayahang ayusin ang output sa mga pagbabago sa temperatura. Sa kabaligtaran, ang mga permanenteng wattage na cable ay nagbibigay ng pare-parehong init at mas angkop para sa proseso ng pag-init kung saan ang matatag na paghahatid ng kuryente ay kritikal. Para sa mga application na may mataas na temperatura o mapanganib na kapaligiran, ang mga mineral insulated cable ay nag-aalok ng walang kaparis na tibay ngunit nangangailangan ng mas maingat na pagpaplano sa mga tuntunin ng pagwawakas at bend radius.

Ang diskarte sa pagkontrol ay isa pang mahalagang salik sa disenyo na kadalasang minamaliit. Ang isang pangunahing thermostat ay maaaring sapat na para sa maliliit, hindi kritikal na mga system, ngunit ang mas malaki o sensitibo sa proseso na mga pag-install ay lubos na nakikinabang mula sa mga advanced na control panel, feedback ng sensor, at kahit na matalino, IoT-enabled na pagsubaybay. Ang mga opsyong ito ay hindi lamang nagpapahusay sa katumpakan ngunit binabawasan din ang mga gastos sa pagpapatakbo sa pamamagitan ng pag-optimize ng pagganap ng cable sa real-time. Ang mga control system ay madalas na hindi pinapansin sa panahon ng pagkuha, ngunit ang mga ito ay kung saan ang karamihan sa kahusayan ng system ay maaaring makuha-o mawala.

Ang isang karaniwang pitfall sa disenyo ng heat trace system ay minamaliit ang papel ng tamang pagkakabukod. Kahit na ang pinaka-advanced na heating cable ay hindi maaaring magbayad para sa hindi magandang pagkaka-install o degraded na pagkakabukod. Mahalaga rin na isaalang-alang ang mga suporta sa tubo, balbula, at flanges sa disenyo, dahil ang mga bahaging ito ay maaaring kumilos bilang mga thermal bridge, na nangangailangan ng karagdagang pansin sa pag-init. Ang mga maliliit na oversight sa disenyo na ito ay kadalasang nagreresulta sa mga malamig na lugar o nangangailangan ng magastos na muling pagdidisenyo, lalo na sa mga pasilidad ng proseso kung saan ang thermal consistency ay mahalaga.

Higit pa sa pisikal at thermal na mga kalkulasyon, may papel din ang mga kondisyon sa kapaligiran at regulasyon. Halimbawa, ang mga heating cable na naka-install sa panlabas o mapanganib na mga kapaligiran ay dapat sumunod sa mga partikular na pamantayan ng sertipikasyon tulad ng ATEX o IECEx. Bukod pa rito, dapat na maingat na suriin ang proteksyon ng moisture ingress, UV resistance, at compatibility sa kemikal batay sa nakapaligid na kapaligiran. Ang antas ng kasipagan na ito ay hindi lamang nagsisiguro ng kaligtasan ngunit nagpapabuti din ng mahabang buhay ng system—isang bagay na ididiin ng sinumang may karanasan na tagagawa sa mga yugto ng pagpaplano.

Bilang isang tagagawa na malalim na kasangkot sa pang-industriya at komersyal mga sistema ng bakas ng init , nakita namin mismo kung paano itinatakda ng wastong pagpaplano ang pundasyon para sa pangmatagalang pagganap. Mula sa pagpili ng tamang trace heater hanggang sa pag-configure ng mga smart control system, mahalaga ang bawat detalye. Kapag ginawa nang tama, ang isang mahusay na disenyong sistema ay hindi lamang nakakatugon sa mga teknikal na kinakailangan ngunit nagdaragdag ng tunay na halaga sa iyong operasyon.
